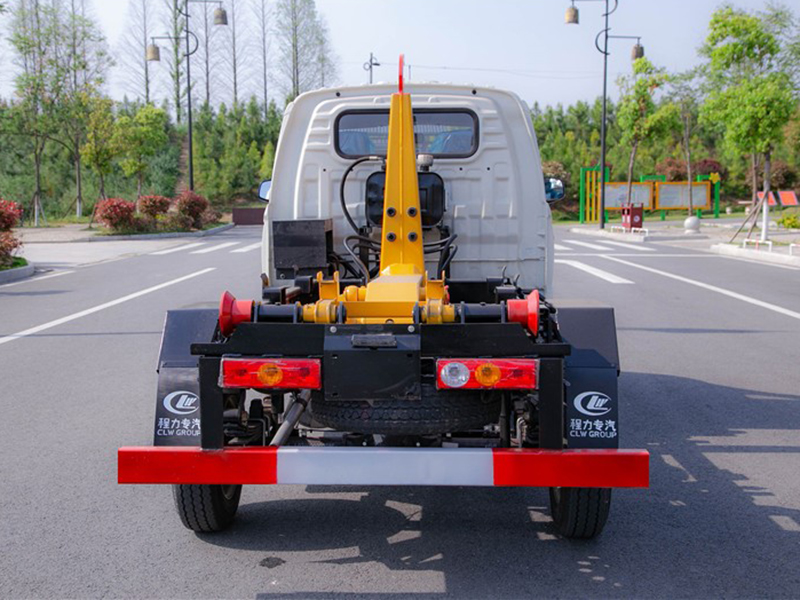

◇上裝配置：強度合金鋼一體式主勾臂

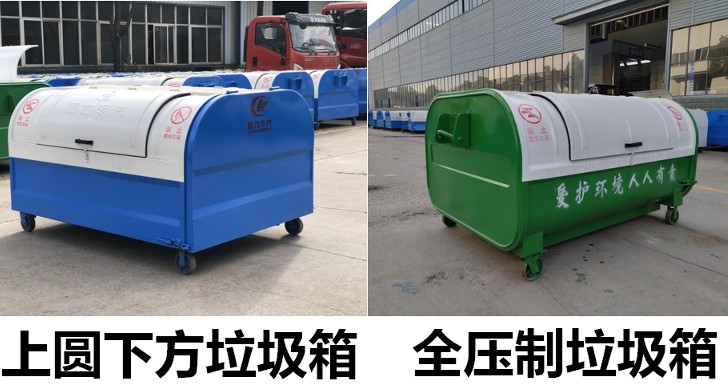

垃圾箱四種外形款式可供選擇

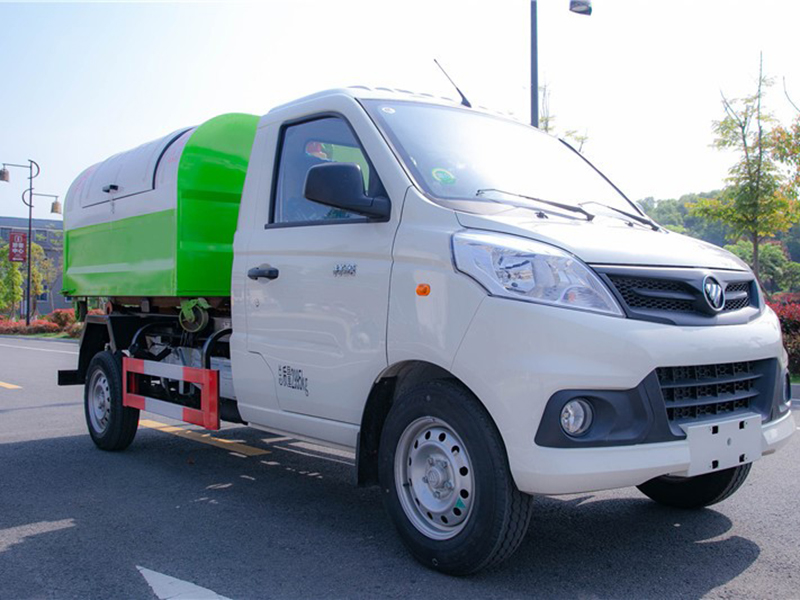

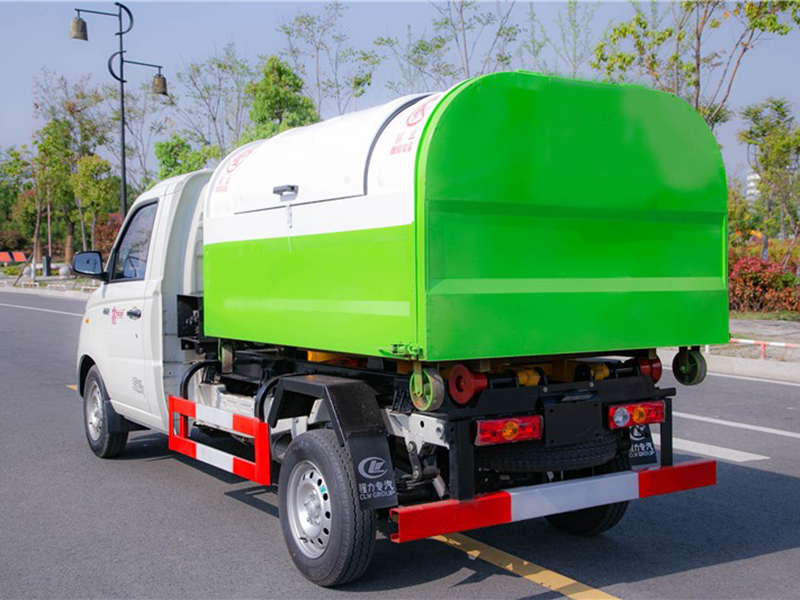

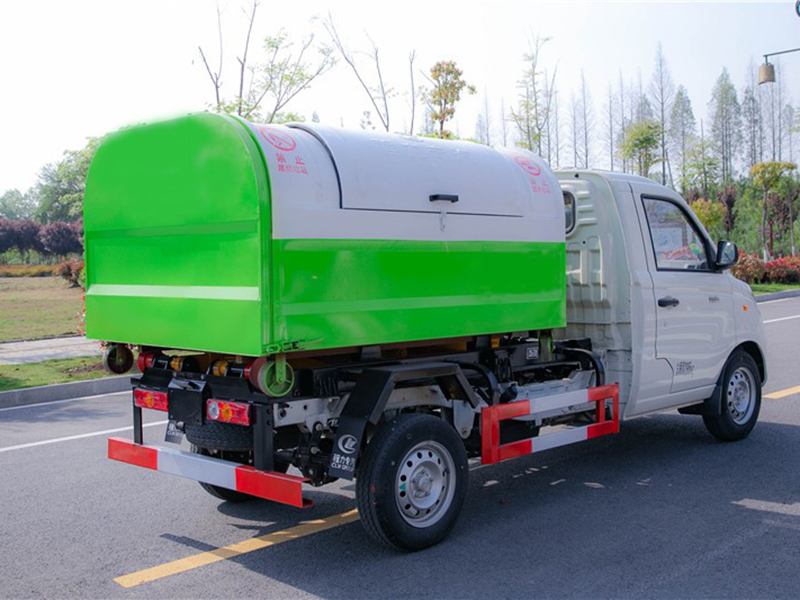

車型簡介

    鉤臂垃圾車又稱為車廂可卸式垃圾車

操作方式

1.行駛操作：行駛按一般汽車駕駛方法進行

，行駛前應將車廂回復到初始位置

，同時將取力器操作手柄推分開位置（電控系統將電磁離合器電源關閉），使取力器處于停止工作狀態

。

2.作業操作：

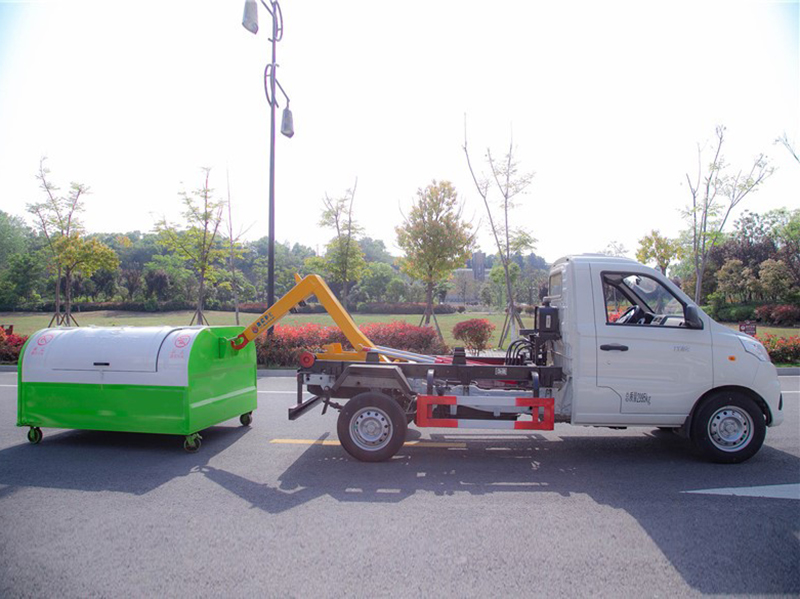

2.1 垃圾箱的鉤裝作業

    步驟1拉起駕駛室內手剎手柄

，使車輛處于駐車狀態。

    步驟2拿起駕駛室內電控操縱盒

，先將盒上電源開關打開

，使電源接通，電磁離合器工作（或?qū)⑷×ζ鞑僮魇直饨Y(jié)合位置）

；接著操縱盒上的勾臂旋鈕“伸”位置不松手

，主拉臂開始工作，拉臂油缸伸出

，主拉臂繞翻轉翻轉架前鉸鏈軸旋轉

，拉臂處于鉤箱位置

，適當調整拉臂鉤高度并與箱體彎鉤對準，松開旋鈕

。

     步驟3下車觀察垃圾廂后門下端鎖緊手柄是否處于鎖緊狀態

，如沒有處于鎖緊狀態，應扳動鎖緊手柄

，確保垃圾廂后門鎖緊手柄把垃圾廂后門與垃圾廂鎖緊在一起

。

    步驟4觀察垃圾廂垃圾投入門是否關閉，并讓垃圾投入門處于鎖緊狀態

，確保垃圾投入門鎖緊后

，方可進入一步操作。

    步驟5當拉臂鉤鉤對準廂體彎鉤時

，扭住操縱盒上的勾臂旋鈕“縮”位置不放

，主拉臂油缸回收，拉臂鉤鉤住廂體彎鉤

，垃圾廂開始吊起

，并繼續勾上車。

    步驟6當垃圾廂體落放到副車架上后

，松開盒勾臂旋鈕，扭動操縱盒上的車廂按扭“鎖緊”位置

，鎖緊油缸伸出

，將主拉臂與副拉臂牢固鎖緊在一起。

    步驟7扭動盒上的電源旋鈕

，斷開電控電源（或?qū)⑷×ζ鞑僮魇直夥蛛x位置）

；

保養維護

應嚴格按規定保養垃圾車，使各系統

、各裝置經常處于良好的技術狀態

，充分發揮其效能，減少油耗

、節省開支

，限度地延長垃圾車的使用壽命。

（一）底盤保養

底盤應嚴格遵守其使用說明書的規定

，進行日

、周例行保養。

（二）作業裝置保養

作業裝置的保養一般情況下依照下列規定進行

。如果能保證作業裝置處于良好的工作狀態

，允許其保養同底盤保養同步進行。

1.日保養

日保養主要以清潔

，內容與垃圾車的使用中注意事項第3條內容相同

。

2.作業100h保養

（1）檢查緊固車廂

、作業裝置、軸等部位的連接螺栓

；

（2）按時對各潤滑點加注潤滑脂或潤滑油

；

（3）檢查緊固液壓系統中各部位的連接螺栓、接頭和管箍

、管夾等

，并檢查有無油液 滲漏現象；

（4）檢查取力器工作是否正常

。

3.作業500h保養

（1）各作業裝置中的零部件是否有輕微變形

，必要時給予校正；

（2）檢查密封膠條的磨損情況

，必要時更換

；

（3）檢查液壓元件是否能正常工作，必要時應拆檢或更換

。如果有油液滲漏現象

，應更換密封件；

4.作業1500h保養

作業1500h保養是對各作業裝置進行全面技術檢查和調整

，消除隱患

。

（1）檢查并修復各處焊縫，特別是各重要部位的焊縫

；

（2）檢查各裝置零部件的磨損和操作情況

，對磨損和操作嚴重者應予更換；

（3）檢查各液壓元件

。

（4）清洗液壓油箱

，各濾油器、空氣濾清器和液壓管路

，更換液壓油

。對有損傷的密封件和軟管應予及時更換；
